Warum jede Lötstelle in flexiblen Modulen ein potenzieller Ausfallpunkt ist

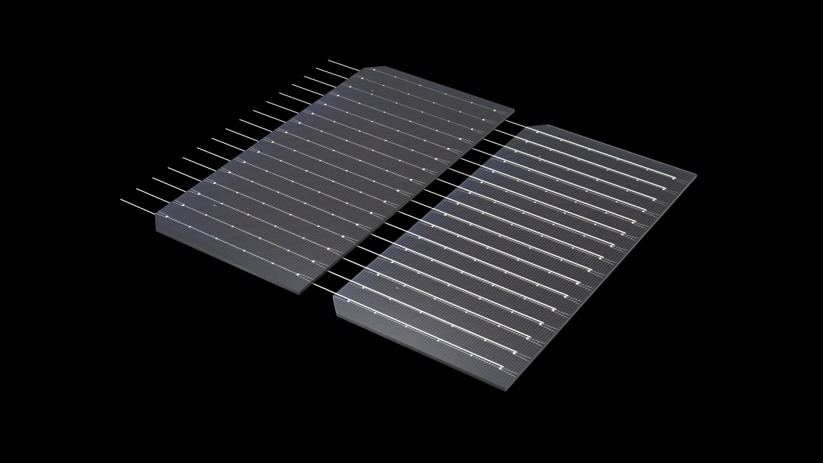

Die ribbon-basierte Verschaltung hängt von Hunderten physischer Lötstellen ab. Ein einzelnes Ribbon verläuft von einem Ende einer Zelle zum anderen und durchläuft dabei Lötstelle um Lötstelle. Jede davon ist sowohl eine elektrische Verbindung als auch ein mechanischer Belastungspunkt.
In starren Modulen halten Glas und Rahmen diese Lötstellen stabil. In flexiblen Modulen ändert sich alles. Das Modul biegt sich. Es rollt sich. Es passt sich an gekrümmte und unebene Oberflächen an. Jede Biegung zieht an den Lötstellen. Spannung baut sich auf. Mikrorisse entstehen. Es ist nicht die Frage, ob – sondern wann.
Ein konventionelles Ribbon-Modul ist nur so zuverlässig wie seine schwächste Lötstelle. Löttemperatur, Flussmittelrückstände, unterschiedliche Wärmeausdehnung von Ribbon und Zelle – wenn nur einer dieser Faktoren schiefgeht, wird sich das irgendwann zeigen. In flexiblen Anwendungen treten diese Schwachstellen schneller zutage.
Die Zuverlässigkeit der Lötstellen ist nur die erste Hürde. Selbst wenn das initiale Löten die Prüfung besteht, beginnen die eigentlichen Tests erst jetzt:
Transportvibration – leichte Module legen weite Wege zurück, und Vibrationen und Stöße gehen direkt in die Lötstellen.
Temperaturwechsel – Tag-Nacht-Schwankungen und saisonale Veränderungen in Kombination mit unterschiedlicher Wärmeausdehnung ziehen wiederholt an den Lötstellen.
Witterungseinflüsse – langfristige Außenexposition zersetzt Materialien und schwächt die Festigkeit der Lötstellen weiter.
Mit der Zeit folgen Mikrorisse, kalte Lötstellen und ablösende Ribbons. In milden Fällen beschleunigt sich die Degradation und die Leistung sinkt Jahr für Jahr. In schweren Fällen steigt der lokale Widerstand, Hot Spots entstehen – in Extremfällen erhöhtes Hot-Spot-Risiko.
Neben der mechanischen Zuverlässigkeit hat die Ribbon-Verschaltung einen weiteren Fehler, der leicht übersehen wird.
Das Ribbon ist der Strompfad. Jede Lötstelle ist ein Halt auf dem Weg. Der Strom verlässt die Zelle und muss unzählige Lötstellen passieren, bevor er die Busbar erreicht. Mehr Knoten bedeuten mehr Kontaktwiderstand. Wenn der Strom nicht frei fließen kann, verschwindet diese Energie nicht – sie wird zu Wärme, die sich an den Lötstellen konzentriert.
Studien zeigen, dass der Wärmeverlust im Ribbon mehr als 60%60% des gesamten ohmschen Leistungsverlusts eines Moduls ausmacht. Die Ribbon-Verschaltung erzeugt nicht nur Zuverlässigkeitsrisiken – sie zehrt stetig an der Leistung des Moduls.
Die konventionelle Antwort auf diese Probleme ist Flickwerk: besseres Lot, bessere Prozesse, mehr Inspektion. Aber nichts davon ändert die fundamentale Tatsache – die Lötstellen sind noch da. Die Belastungspunkte sind noch da. Die Engpässe im Strompfad sind noch da.
Peakup Powers PEC-BC (Back Contact + Planar Electrical Connection) geht einen anderen Weg:
Null Ribbon – leitfähige Kupferfolie ersetzt das konventionelle Ribbon.
Null Lötstellen – Verbindung durch leitfähigen Klebstoff, flexibel auf der Rückseite laminiert.
Null Schwermetalle – keine Zinnlegierungsbeschichtung (bleifrei), geringere Umweltbelastung.
PEC-BC optimiert Lötstellen nicht. Es beseitigt sie. Die elektrische Verbindung wechselt von Punktkontakt zu Oberflächenkontakt.
Was PEC-BC entfernt, ist nicht technische Komplexität – es sind die Ausfallmodi und die Pfade der ohmschen Verluste. Die Komplexität verlagert sich vom Löten zur Kupferfolienstrukturierung und zur Laminierung mit leitfähigem Klebstoff. Aber die Zuverlässigkeitslogik ändert sich von „jede Lötstelle muss halten" zu „die gesamte Oberfläche trägt die Last".
PEC-BC ersetzt das Ribbon durch eine flexible, strukturierte Kupferfolie. Das ist kein Materialtausch – es ist eine strukturelle Veränderung.
Ein konventionelles Ribbon ist ein linearer Leiter. Der Strom verlässt die Zelle, zwängt sich durch ein schmales Ribbon und sammelt sich an der Busbar. Hohe Stromdichte, langer Weg, Widerstand summiert sich an jeder Lötstelle.
Leitfähige Kupferfolie ist ein Flächenleiter. Die gesamte Rückseite ist mit strukturierter Kupferfolie bedeckt, und der Strom fließt direkt durch den leitfähigen Klebstoff in ein planares Netzwerk. Kein Zwängen durch einen dünnen Draht – der Strom verteilt sich über eine breite Fläche. Kürzerer Weg, größerer Querschnitt, geringerer Widerstand und weniger Wärme.
Keine Lötstellen, keine Belastungspunkte. Kein Ribbon, kein 60%60%-Leitungsverlustkanal. Unter Biegung, Vibration und Temperaturwechsel hängt das Modul nicht länger von fragilen Lötstellen ab, um verbunden zu bleiben.
PEC-BC ist in der Herstellung tatsächlich teurer. Wie Peakup Power es formuliert: „An der falschen Stelle zu sparen war nie Teil des Plans."
Leichte flexible Module gehen dorthin, wo starre Module nicht hinkönnen – Fahrzeuge, tragbare Energieversorgung, gekrümmte Dächer, mobile Energie. Diese Anwendungen verlangen mehr von einem Modul, nicht weniger. Ribbon-basierte Verschaltung für flexible Module einzusetzen, bedeutet, die Logik starrer Module auf eine flexible Welt anzuwenden.
Ribbon-Verschaltung kann ein flexibles Modul herstellen. Sie kann nur keines herstellen, das hält. Jede Lötstelle ist ein potenzieller Ausfallpunkt. Jeder
Abschnitt des Ribbons ist ein kontinuierlich erwärmender Leitungsverlustkanal. PEC-BC beseitigt diese Probleme durch Konstruktion – nicht durch nachträgliches Flicken.
Der Unterschied liegt nicht darin, wie das Modul aussieht. Er liegt in dem, was im Inneren steckt – und was nicht.
